Что такое ОПУ экскаватора и зачем оно нужно? (Ответ за 30 секунд)
Опорно-поворотное устройство, или ОПУ - это, по сути, крупногабаритный подшипник, который соединяет ходовую раму экскаватора с его поворотной платформой. Если вы столкнулись с износом этого узла, в нашем каталоге вы можете подобрать надежные опорно-поворотные устройства (ОПУ) для экскаваторов любых марок. Его основная задача выдерживать колоссальные нагрузки и обеспечивать плавное вращение.
Ключевая роль: как ОПУ обеспечивает вращение башни на 360 градусов
ОПУ является фундаментальным узлом, передающим все рабочие нагрузки от поворотной платформы, стрелы и ковша на ходовую часть. Он воспринимает осевые силы (вес башни), радиальные силы (боковые толчки при работе) и опрокидывающие моменты, возникающие при копании и перемещении грузов. Именно благодаря наличию тел качения (шариков или роликов) между кольцами, многотонная башня может свободно вращаться.
ОПУ vs. Привод поворота: в чем принципиальная разница?
В среде механиков и операторов часто возникает путаница между этими двумя узлами. Важно четко их разграничивать: ОПУ обеспечивает возможность вращения, а привод поворота это вращение осуществляет.
Опорно-поворотный круг (Slewing Bearing): пассивная опора
Опорно-поворотный круг — это и есть само ОПУ. Это пассивный элемент, состоящий из колец, тел качения и зубчатого венца. Он не создает вращающего момента, а лишь служит опорой и ведомой частью в механизме поворота.
Привод поворота: активный силовой механизм
Привод поворота, или редуктор поворота - это силовой агрегат. Он состоит из гидромотора и планетарного механизма. Часто при поломке ОПУ (например, при заклинивании) страдает и вал редуктора, поэтому мы рекомендуем диагностировать эти узлы в паре.
Как правильно выбрать и заменить ОПУ: полное руководство
Подбор корректного ОПУ — критически важная задача. Ошибка в выборе ведет не просто к финансовым потерям, но и к длительному простою дорогостоящей техники.
"Выбор неподходящего ОПУ — это не просто потеря денег, это риск простоя всей машины на несколько недель. Всегда начинайте с проверки серийного номера на старом устройстве или в сервисном каталоге машины. В ООО "СДМК" мы в первую очередь просим именно эту информацию, чтобы гарантировать 100% совместимость." — Слукин Дмитрий Сергеевич, директор ООО "СДМК".
Недавно к нам обратилась крупная строительная компания с задачей оперативно подобрать и поставить ОПУ для парка экскаваторов Hitachi. Проблема заключалась в том, что на части машин шильдики с номерами были утеряны или нечитаемы. Наши специалисты, используя внутренние каталоги и многолетний опыт, смогли точно идентифицировать и подобрать корректные поворотные круги для каждой модели. Это позволило клиенту избежать простоя и наладить надежный канал поставок, заключив с нами договор на постоянное сотрудничество.
Ключевые технические параметры для подбора
Для точного подбора ОПУ, особенно при отсутствии серийного номера, необходимо замерить несколько ключевых параметров старого устройства.
Замер диаметра и крепежных отверстий ОПУ для подбора аналога
Геометрические размеры (диаметры, высота, крепеж)
Это базовые параметры: наружный и внутренний диаметры, общая высота ОПУ, а также количество, диаметр и расположение крепежных отверстий на обоих кольцах (PCD — Pitch Circle Diameter).
Характеристики зубчатого венца (модуль, шаг, тип зуба)
Ключевой параметр для совместимости с поворотным редуктором — это характеристики зубьев. Необходимо точно знать их количество, модуль, шаг и тип (прямой или косой). Ошибка в модуле зуба сделает зацепление с ведущей шестерней невозможным.
Допустимые нагрузки (осевая, радиальная, опрокидывающий момент)
Хотя этот параметр сложно измерить, он заложен в конструкцию ОПУ и определяет его ресурс и надежность. Для тяжелых условий эксплуатации, например, в горнодобывающей отрасли, требуются ОПУ с повышенной грузоподъемностью.
Расшифровка маркировки и серийных номеров
Маркировка на ОПУ содержит всю ключевую информацию о его конструкции и размерах. Хотя стандарты могут отличаться у разных производителей, общая логика часто схожа.
| Сегмент кода (Пример) | Значение |
| 010 или Q | Тип конструкции (однорядный шариковый, перекрестно-роликовый) |
| 30 | Диаметр тел качения в мм (например, шарик или ролик диаметром 30 мм) |
| 1250 | Средний диаметр дорожки качения в мм |
| ZN | Тип зуба (Z - зубчатый) и расположение (N - наружное зацепление). W может означать "безубый". |
Совместимость с моделью экскаватора: где искать информацию
Самый надежный способ — найти номер детали (part number) в официальном каталоге запчастей для вашей модели экскаватора (Caterpillar, Komatsu, Volvo, Doosan и др.). Второй по надежности метод — считать маркировку непосредственно со старого ОПУ. Если оба способа недоступны, остается только точный обмер по параметрам, перечисленным выше. В таких случаях помощь опытного поставщика, как СДМК, неоценима.
Устройство и принцип работы ОПУ: взгляд изнутри
Понимание внутреннего устройства помогает правильно эксплуатировать и вовремя диагностировать проблемы с этим сложным узлом.

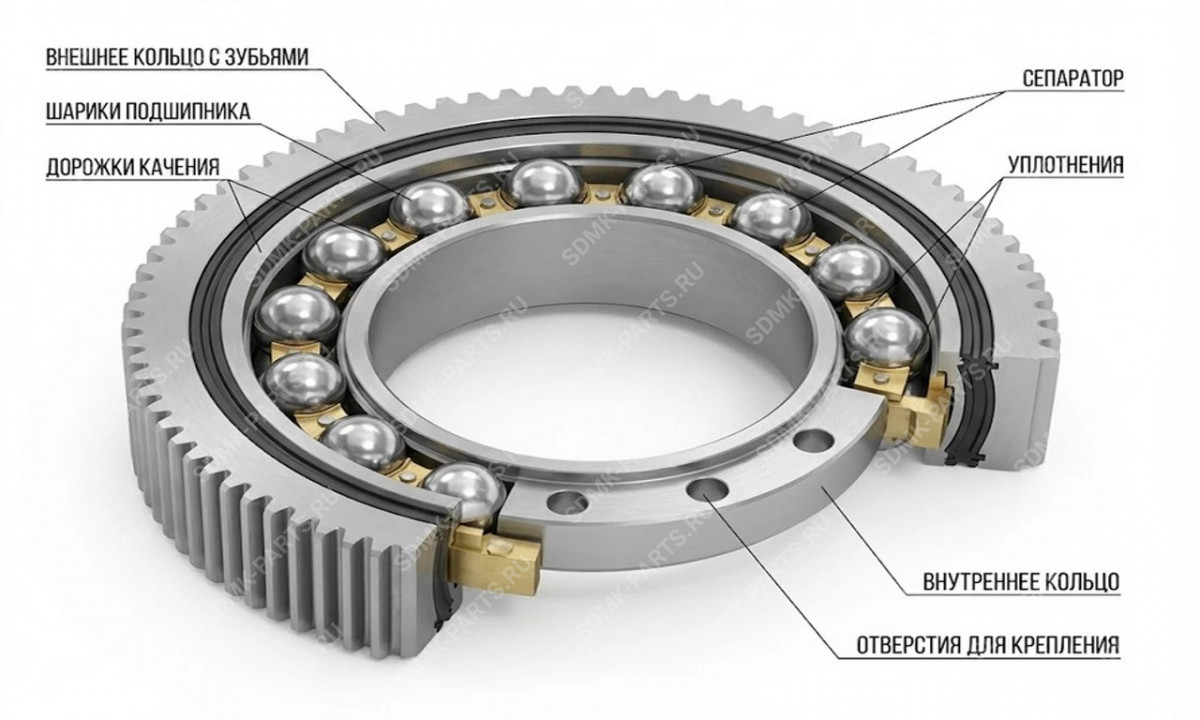

Схема устройства поворотного круга: кольца, тела качения и уплотнения
Детальная конструкция опорного круга: из чего он состоит
ОПУ — это не просто кольцо. Это сложная инженерная конструкция, каждый элемент которой выполняет свою функцию.
Внутреннее и внешнее кольца
Это силовые элементы, которые воспринимают все нагрузки. Одно кольцо крепится к поворотной платформе, другое — к ходовой раме. На одном из колец нарезан зубчатый венец.
Тела качения (шарики, ролики) и сепараторы
Между кольцами в специальных дорожках качения расположены тела качения — шарики или ролики. Они обеспечивают низкое трение при вращении. Сепараторы удерживают их на равном расстоянии друг от друга, предотвращая контакт и износ.
Зубчатый венец (наружный, внутренний)
Это неотъемлемая часть одного из колец. Зубчатый венец служит для зацепления с ведущей шестерней поворотного редуктора. Чаще всего на экскаваторах применяется венец с внешним зацеплением.
Уплотнения и их роль в защите
По обе стороны ОПУ установлены резиновые уплотнения. Их задача — удерживать консистентную смазку внутри подшипника и предотвращать попадание внутрь воды, грязи и абразивных частиц, которые могут катастрофически быстро разрушить дорожки качения.
Как происходит поворот платформы: пошаговый процесс
Процесс вращения башни — это слаженная работа гидравлической и механической систем. Оператор, двигая джойстиком, подает гидравлический сигнал на гидромотор привода поворота. Гидромотор начинает вращаться, передавая крутящий момент на планетарный редуктор. Редуктор многократно увеличивает момент и понижает скорость вращения, приводя в движение свою выходную шестерню. Эта шестерня, находясь в зацеплении с зубчатым венцом ОПУ, начинает "обкатываться" по нему, заставляя всю поворотную платформу, на которой установлен привод, вращаться относительно неподвижной ходовой части.
Виды и классификация ОПУ: какой тип для каких задач?
ОПУ классифицируются по нескольким ключевым признакам, определяющим их применение.
По типу тел качения
Шариковые (однорядные, двухрядные)
Однорядные шариковые ОПУ — самый распространенный и универсальный тип для средних экскаватороы. Двухрядные выдерживают большие нагрузки и используются на более тяжелой технике.
Роликовые (перекрестные)
В таких ОПУ цилиндрические ролики расположены крест-накрест. Это позволяет им воспринимать очень высокие нагрузки во всех направлениях при компактных размерах. Часто применяются на тяжелых карьерных экскаваторах и кранах.
Комбинированные (шарико-роликовые)
Используют комбинацию шариков и роликов для восприятия разных типов нагрузок. Ролики берут на себя основную осевую нагрузку, а шарики — радиальную.
По расположению зубчатого венца
С внешним зацеплением (самый распространенный)
Зубья нарезаны на наружной поверхности внешнего кольца. Это наиболее частая конфигурация на экскаваторах, так как она обеспечивает легкий доступ к механизму поворота для обслуживания.
С внутренним зацеплением
Зубья нарезаны на внутренней поверхности внутреннего кольца. Такая конструкция более компактна и лучше защищена, но усложняет монтаж и обслуживание привода поворота.
Безубые (без зацепления)
Используются там, где вращение обеспечивается другим способом, например, червячной передачей. На экскаваторах практически не встречаются.
Эксплуатация и обслуживание: как продлить жизнь ОПУ
Срок службы ОПУ напрямую зависит от правильной эксплуатации и своевременного обслуживания. Пренебрежение этими правилами ведет к дорогостоящему ремонту.
Главные признаки скорой поломки: на что обратить внимание
Посторонние шумы (скрип, скрежет, щелчки)
Любой нехарактерный шум при повороте — сигнал тревоги. Скрежет может указывать на разрушение дорожек качения или попадание внутрь металлической стружки.
Рывки и неравномерность поворота
Если башня поворачивается не плавно, а с рывками или заклиниваниями в определенных положениях, это может говорить о локальном повреждении дорожек качения или зубьев.
Увеличенный люфт и "клевки" платформы
Появление заметного радиального или осевого люфта, который проявляется как "кивок" башни при начале или остановке движения стрелой, — явный признак критического износа.
Утечка смазки
Если из-под уплотнений обильно выдавливает смазку, особенно с частицами металла, это говорит о разрушении уплотнений или внутренних компонентов.
Основные причины преждевременного износа
Неправильная или недостаточная смазка
Самая частая причина. Недостаток смазки (шприцевания) или использование неподходящего ее типа ведет к сухому трению, перегреву и быстрому разрушению.
Превышение допустимых нагрузок и ударные воздействия
Работа с грузами, превышающими номинальную грузоподъемность, а также резкие удары ковшом о препятствия создают пиковые нагрузки, которые деформируют и разрушают ОПУ.
Ошибки монтажа и неправильный момент затяжки болтов
"Цена ошибки" здесь крайне высока. Неравномерная или недостаточная затяжка болтов крепления ОПУ с помощью динамометрического ключа приводит к деформации колец. Это, в свою очередь, нарушает зазоры в подшипнике и ведет к его заклиниванию и разрушению.
Попадание грязи, воды и абразива
Поврежденные уплотнения открывают путь для абразивных частиц и влаги, которые действуют на дорожки качения как наждачная бумага, вызывая стремительный износ.
Диагностика и проверка люфта ОПУ: пошаговая инструкция
Проверка осевого зазора (люфта) — ключевая процедура для оценки состояния ОПУ. Для этого используется индикатор часового типа. Индикатор с магнитной стойкой крепится на ходовой раме, а его щуп упирается в нижнюю обработанную поверхность поворотной платформы. Затем стрелу экскаватора поднимают и опускают, создавая опрокидывающий момент, и фиксируют показания индикатора. Превышение допустимого зазора, указанного производителем техники, говорит о необходимости замены ОПУ.
Регламент ТО: как и как часто смазывать и проверять
Регламент обслуживания включает регулярную проверку затяжки болтов крепления и шприцевание. Смазка подается через специальные пресс-масленки (тавотницы) до тех пор, пока из-под уплотнений не начнет выходить свежая смазка. Периодичность зависит от интенсивности работы, но в среднем составляет 100-250 моточасов.
Крупный план пресс-масленки (тавотницы) на корпусе ОПУ, к которой присоединен шприц, видны следы свежей смазки.
Сравнительный анализ: Шариковый vs. Роликовый ОПУ
| Параметр | Шариковый ОПУ | Роликовый (перекрестно-роликовый) ОПУ |
| Грузоподъемность | Средняя | Высокая и очень высокая |
| Точность и жесткость | Достаточная для большинства задач | Очень высокая, минимальные деформации под нагрузкой |
| Стоимость | Ниже | Выше |
| Чувствительность к ударам | Средняя | Высокая устойчивость к ударным и пиковым нагрузкам |
| Сфера применения | Строительные экскаваторы малой и средней тоннажности | Тяжелые карьерные экскаваторы, краны, буровые установки |
Часто задаваемые вопросы
Можно ли отремонтировать ОПУ или только замена?
Для крупной спецтехники ремонт ОПУ в полевых или сервисных условиях нецелесообразен и практически невозможен. Процесс восстановления дорожек качения и замены тел качения требует заводского оборудования. Поэтому в 99% случаев изношенный опорно-поворотный круг подлежит только замене.
Как часто нужно смазывать опорно-поворотное устройство?
Периодичность смазки указывается в руководстве по эксплуатации конкретной машины и обычно составляет от 100 до 250 моточасов. При работе в особо пыльных или влажных условиях (карьеры, болота) интервал следует сократить вдвое.
Что будет, если вовремя не заменить изношенный ОПУ?
Эксплуатация машины с изношенным ОПУ чревата его полным разрушением и заклиниванием. Это может привести к обрыву поворотной платформы, повреждению поворотного редуктора и гидромотора. Итоговая стоимость ремонта возрастет в несколько раз, а простой техники может составить недели.
Влияет ли люфт в ОПУ на точность копания?
Да, напрямую. Увеличенный осевой зазор ("клевок" башни) и радиальный люфт делают невозможным точное позиционирование ковша. Оператору становится сложно выполнять планировочные работы, рыть траншеи с ровными стенками или аккуратно загружать самосвалы.
